Вставки электроизолирующие (ВЭИ)

Электрическое секционирование трубопровода

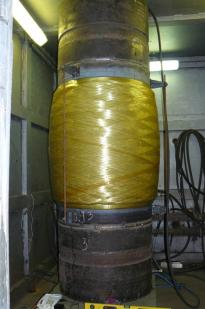

ВЭИ – это трубопроводное неразъемное изделие, изготовленное и испытанное в заводских условиях, состоящее из двух металлических патрубков с соответствующими трубопроводу характеристиками и присоединительными размерами.

ВЭИ предназначены для обеспечения электрического разъединения защищаемого электрохимической защитой трубопровода от объекта не защищаемого, заземленного или имеющего собственную систему электрохимической защиты (ЭХЗ), а также электрического секционирования трубопроводов, проходящих в зонах воздействия блуждающих токов.

ВЭИ применяются в трубопроводах, транспортирующих природные, искусственные, сжиженные углеводородные газы, нефть, нефтепродукты, не оказывающие коррозионного воздействия на металл труб, а также другие технологические среды по согласованию с заказчиком.

ВЭИ типоразмеров от DN 50 до DN 300 включительно категории А производятся по техническим условиям ТУ 1469-027-05015070-01.

ВЭИ типоразмеров от DN 300 до DN 1400 категории А производятся по техническим условиям ТУ 1469-031-05015070-2007.

В 2017 г. введены в действие ТУ 24.20.40-037-05015070-2017, распространяющие свои требования на ВЭИ расширенного ряда как по диаметрам (от DN 10 до DN 1400), так и по величине рабочего давления (до PN 32 МПа). ВЭИ по ТУ 24.20.40-037-05015070-2017 выпускаются в трех исполнениях по допускаемым эксплуатационным нагрузкам: нормальном (категория А), среднем (категория А1) и высоком (категории А2). ВЭИ категории А2 по допускаемому изгибающему моменту при эксплуатации в ~2 и более раз превосходят ВЭИ категории А, являются равнопрочными основному трубопроводу.

ТУ 1469-027-05015070-2001 и ТУ 1469-031-05015070-2007 прошли в 2014 г. омологацию на соответствие «Временным техническим требованиям к вставкам (муфтам) электроизолирующим. РГАЗПРОМ» от 28.04.2010 г. и включены в 2019 г. в Единый Реестр материально-технических ресурсов, допущенных к применению на объектах Общества и соответствующих требованиям ПАО «Газпром».

Основные габаритные характеристики ВЭИ представлены на рисунке 1. Номинальные значения габаритных и массовых характеристик ВЭИ по ТУ 1469-027-05015070-2001 и ТУ 1469-031-05015070-2007 представлены каталоге 1, ВЭИ по ТУ 24.20.40-037-05015070-2017 — в каталоге 2.

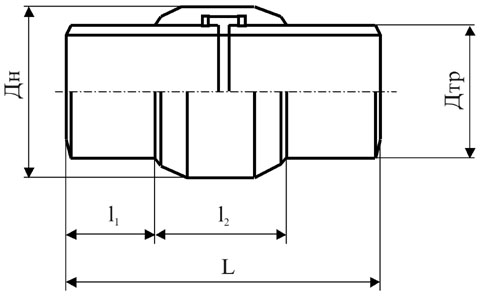

Рис. 1 Основные габаритные характеристики ВЭИ

Рис. 1 Основные габаритные характеристики ВЭИ

ВЭИ больших типоразмеров изготавливаются, как правило, по заказам эксплуатирующих организаций с техническими характеристиками (рабочее давление, категория участка трубопровода, марка стали, тип и размеры разделки кромки патрубков под сварку), согласованными между заказчиком и изготовителем специальным протоколом. Каждое изделие сопровождается паспортом, форма паспорта представлена в приложении.

В числе прочего вставки проходят гидроиспытания на прочность и герметичность давлением в полтора раза выше рабочего.

А также испытываются ВЭИ на электрическую прочность на воздухе при переменном токе напряжением 5000В, частоте 50Гц, не менее 1 минуты.

См. также:

Каталог 1
Каталог 2
ГК.097.230.000 РЭ Инструкция по эксплуатации
Пример паспорта (файл запакован в формат Zip)
Опросный лист (можно заполнить и прислать нам)
Онлайн заявка

Документы выложены для ознакомления, являются собственностью АО «Газпром Оргэнергогаз» и не могут быть использованы без официального разрешения.
